آموزش سالیدورک ساخت block و مکانیزم های دوبعدی

سلام خدمت همراهان همیشگی سایت سونما با یکی دیگر از سری مقالات آموزشی سالیدورک در خدمت شما هستیم. امروز می خواهیم در رابطه با Blocks در سالیدورکس صحبت کنیم ساخت یک بلوک در واقع گرد هم آوردن چند جزء از اسکچ به عنوان یک عضو مستقل می باشد، که اندازه ها و قیدها در آن به صورت عادی قابل تغییر نیست. ما در این مقاله قصد داریم کاربرد بلوک ها، نحوه ی ساخت آنها و سایر مباحث مرتبط با موضوع را عنوان کرده و شرح دهیم پس  تا انتهای مقاله با ما همراه باشید.



یکی از علل اصلی استفاده از بلوک ها، توانایی استفاده ی مجدد از بلوک ها در دیگر اسکچ ها می باشد (روش آن به شما آموزش داده می شود) یعنی از اجزای یک اسکچ، که نسبت به هم اندازه و قید های مشخصی دارند می توان به صورت یک گروه (بلوک) در تمامی کارها فراخوانی کرد و یکی دیگر از دلایل مهم توانایی بلوک ها در حرکت مکانیزم های دو بعدی می باشد.هم چنین میتوان بلوک ها را از سایر برنامه ها مانند اتوکد فراخوانی کرد.

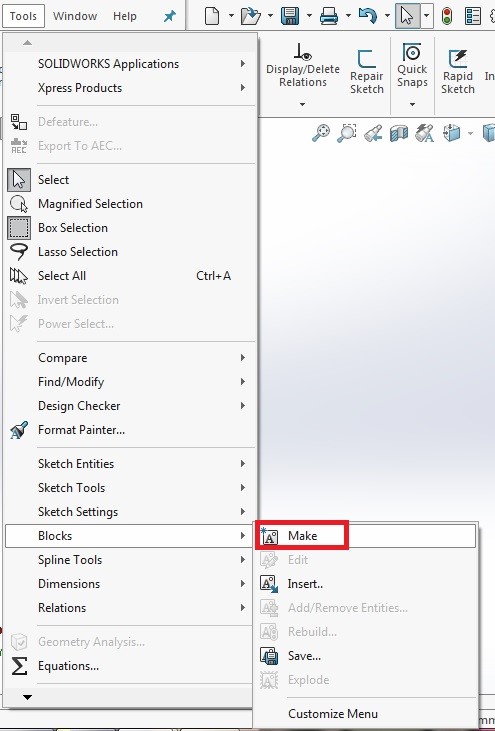

هر بلوک نیازمند اجزا می باشد، پس مرحله ی اول ساخت اجزای اسکچ می باشد. برای یادگیری رسم اسکچ به مقاله ی آموزش اسکچ در سالیدورک مراجعه کنید. پس از رسم اسکچ مورد نظراز مسیر زیر Make Block را انتخاب کرده و در صفحه ی ایجاد شده اجزای مورد نظر برای بلوک شدن را انتخاب کنید.









سپس میانبرها به صورت زیر ظاهر می شوند که دسترسی سریعتری دارند.

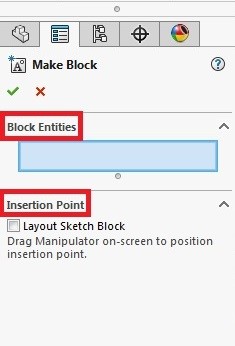

در Make Block که گزینه ی اول میانبرها می باشد، دو قسمت وجود دارد: Block Entities و Insertion Point به تصویر پایین توجه کنید.





در قسمت Block Entities اجزای بلوک را انتخاب می کنیم. برای افزودن اجزا تنها کافی است در صفحه بر روی جزء مورد نظر کلیک کنید و برای حذف کردن هر کدام روی آن کلیک کرده و گزینه ی Delete را فشار می دهیم (یا بر روی آن کلیک راست کرده و Delete را انتخاب می کنیم.) برای حذف تمامی اجزا بر روی لیست اجزا کلیک راست کرده و گزینه ی Clear Selections را انتخاب می کنیم.

با کلیک بر روی گزینه ی Insertion Point، علامت   بر روی شکل پدیدار می شود، که می توان با Drag&Drop کردن آن را بر روی شکل جا به جا کرد.

با جا به جا کردن بلوک Insertion Point به عنوان مبدا مختصات بلوک با آن جا به جا می شود.

به عنوان نقطه ی چرخش و مقیاس بلوک از آن استفاده می شود.

می توان بین آن و اجزای اسکچ قید ایجاد کرد.

در انتها با کلیک کردن بر روی تیک سبز رنگ بلوک مورد نظر ساخته می شود.

یک بلوک را می توان همانند اجزای یک اسکچ مقید کرد و بین آن با اجزای دیگر اندازه تعیین کرد.

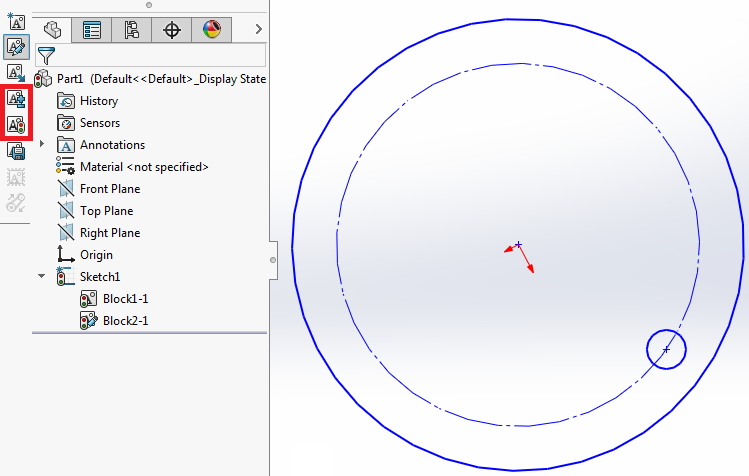

برای ذخیره کردن بلوک ساخته شده بر روی قسمت نمایش داده شده Save Sketch as Block کلیک می کنیم.





عملیات بعدی Edit Block می باشد. در محیط اسکچ بر روی بلوک کلیک کرده و Edit Block را انتخاب می کنیم.



در این قسمت می توان اجزای بلوک مورد نظر را تغییر داد (اندازه ها، قیدها، پاک کردن یکی از اجزا و ...)

وقتی بر روی Edit Block کلیک می کنیم، دو گزینه ی بعدی در تصویر فعال می شوند.





گزینه ی اول Add/Remove، با کلیک بر روی آن می توان اجزای بلوک را حذف یا اضافه کرد.





و گزینه ی دوم Rebuild می باشد. با هر تغییری که در بلوک به وجود می آوریم، با زدن این دکمه نرم افزار خود را با این تغییر همگام می کند و تغییرات لازمه را در کل قسمت ها اعمال می کند.

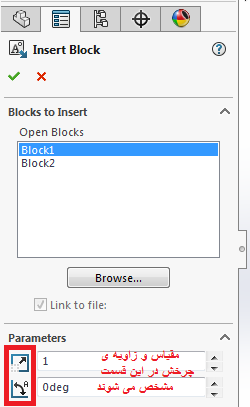

در این قسمت می توان بلوکی که قبلا در سالیدورکز، اتوکد یا هر برنامه ی دیگری ذخیره شده است را فراخوانی کرد.پس از کلیک بر روی Insert Block پنجره ی پایین نمایان می شود.

همانند تصویر پایین بلوک مورد نظر را انتخاب کرده، و بر روی تیک سبز رنگ کلیک می کنیم.





در این قسمت تمامی اجزای اسکچ رسم شده که در مراحل قبلی یک تکه شده و به صورت یک گروه در آمده بودند را به حالت اولیه بر می گردانیم. کافی است بر روی گزینه ی Explode Block کلیک کنیم.

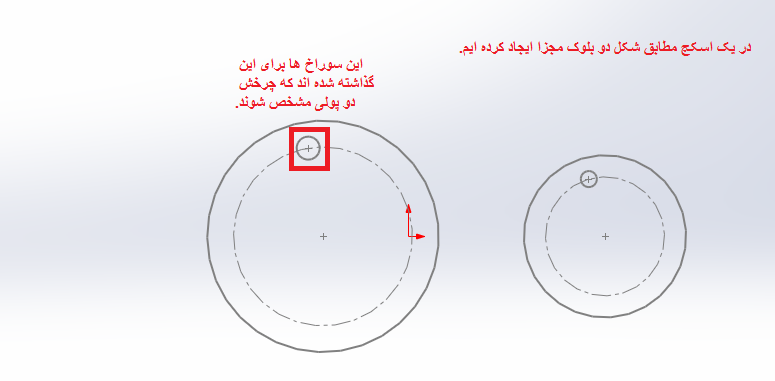

Belt/Chain در واقع شبیه سازی زنجیر چرخ یا تسمه بین دو چرخ زنجیر یا پولی می باشد. برای انجام این شبیه سازی ابتدا می بایست حداقل دو بلوک با توجه به روشهای گفته شده به صورت تصویر پایین بسازیم.



سپس گزینه ی Belt/Chain را انتخاب می کنیم.

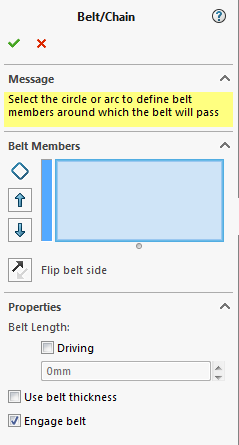

تا تصویر پایین پدیدار شود.

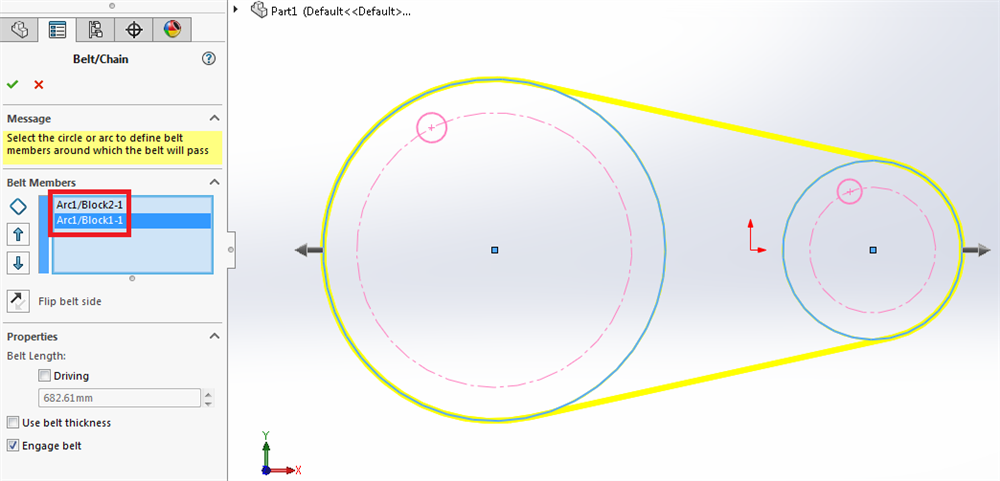

در قسمت Belt Members باید بلوک های مورد نظر را انتخاب کرد.(که در این مثال دو پولی نشان داده شده که به صورت بلوک در آمده اند را انتخاب می کنیم.)





همانطور که ملاحظه می کنید، یک تسمه (به رنگ زرد) بین دو پولی به وجود آمده است.

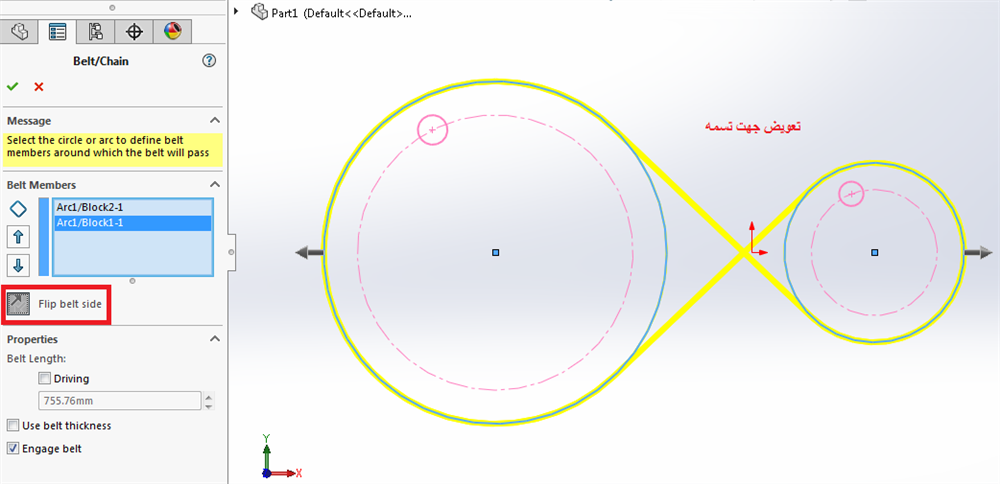

با کلیک بر روی Flip belt side جهت تسمه عوض می شود به تصویر پایین دقت کنید.





در پایین عبارت Properties، چند گزینه ملاحظه می کنیم که به توضیح در رابطه با آن ها خواهیم پرداخت.

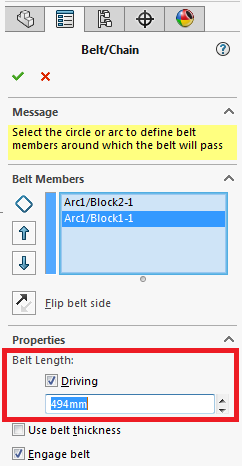

این گزینه طول تسمه یا زنجیر چرخ را نشان می دهد که با فعال کردن گزینه ی Driving می توان آن را به عدد دلخواه تغییر دهیم.

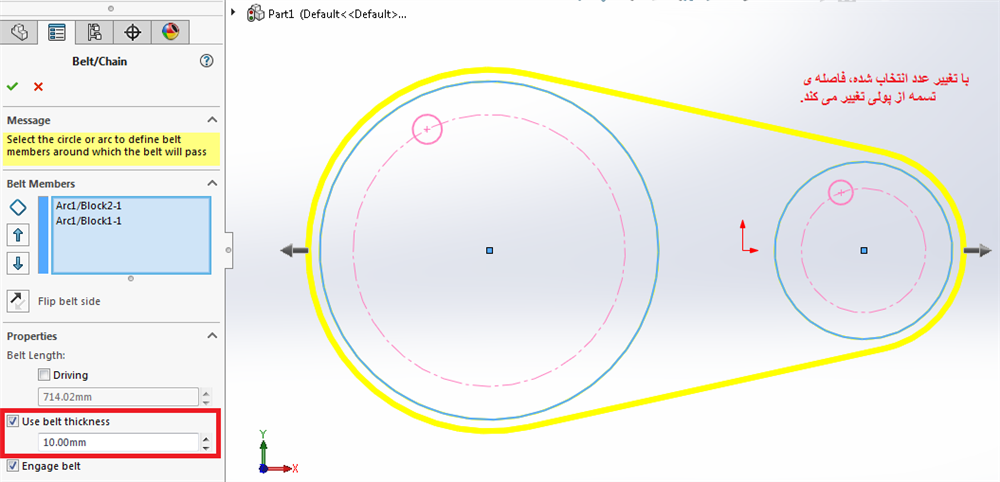

با فعال کردن این گزینه می توان ضخامت تسمه را مشخص کرد.

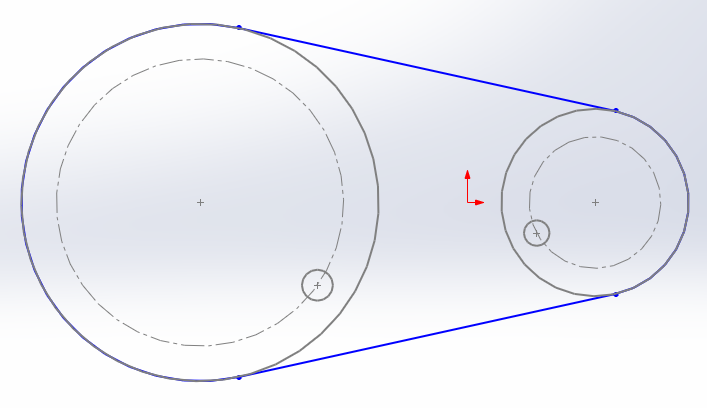

در صورت فعال بودن این گزینه حالت حرکتی تسمه و پولی فعال می شود. در واقع یک قید مکانیکال بین دو پولی برقرار می شود که با چرخاندن یکی از بلوک ها دیگری نیز می چرخد (سوراخ های ایجاد شده برای مشخص شدن حرکت می باشند.)

در انتها بر روی تیک سبز رنگ کلیک میکنیم و نتیجه ی کار را مشاهده می کنیم.





همانطور که گفته شد با استفاده از بلوک ها می توان مکانیزم ها را به صورت دو بعدی شبیه سازی کرد. در این قسمت سعی بر این دارم تا با استفاده از مثالی این مطلب را توضیح بدهم.

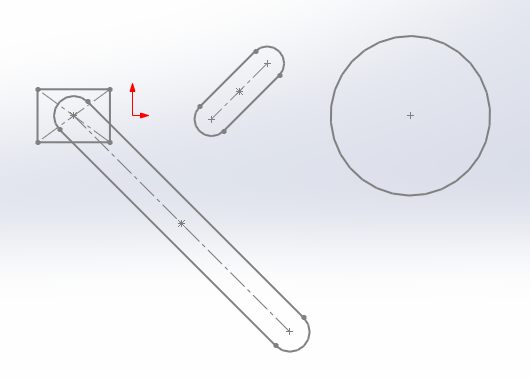

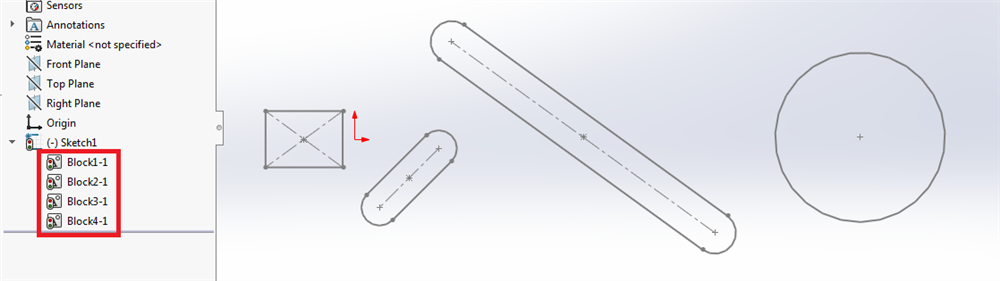

در ابتدا بر روی گزینه ی اسکچ کلیک کرده و یک صفحه برای کشیدن اسکچ انتخاب می کنیم. همانند تصویر پایین چهار اسکچ کشیده و تمامی آنها را به بلوک های مجزا تقسیم می کنیم.

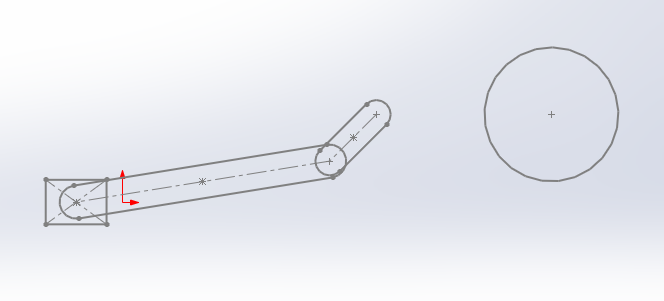

سپس شروع به اختصاص دادن قید به بلوک ها، نسبت به دیگری، می کنیم. (برای آموزش قیود در اسکچ به قسمت آموزش اسکچ در سالیدورک مراجعه فرمایید.) به تصاویر پایین توجه فرمایید.





و در انتها با اضافه کردن قید Belt/Chain و Fully Define کردن پولی، قیدهای مورد نظر را تکمیل می شود.





حال با چرخاندن پولی، بلوک مستطیل شکل حرکت خطی خواهد داشت.(به بلوک مستطیل شکل می بایست قید افقی یا Horizontal بدهیم.)



در این مقاله سعی بر آن شد تا تمامی قسمت های Block در نرم افزار سالیدورکز توضیح داده شود. علاوه بر آن کاربردهای مختلف بلوک ها در مکان های مختلف شرح داده شد و اهمیت این قسمت از نرم افزار را دریافتیم.

با ما در شبکه های مجازی سونما در ارتباط باشید و چالش ها و نکات خود را در رابطه با نرم افزار سالیدورک با ما در میان بگذارید تا در قالب مقالات و فیلم‌های آموزشی نرم‌افزار سالیدورک مورد بحث و بررسی قرار گیرند.

با تشکر از همراهی‌تان
